一、快速熱電偶簡述：
快速熱電偶即鎢錸熱電偶也被稱作為消耗型熱電偶，
快速熱電偶主要用于測量鋼水和高溫熔融金屬溫度，
快速熱電偶是一次性消耗式熱電偶。
快速熱電偶工作原理是根據金屬的熱電效應，利用熱電偶兩端所產生的溫差電熱測量鋼水及高熔融金屬溫度。

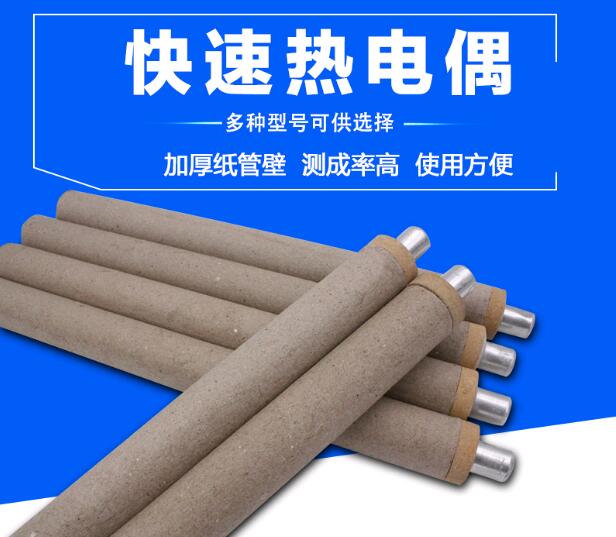

二、快速熱電偶樣式圖

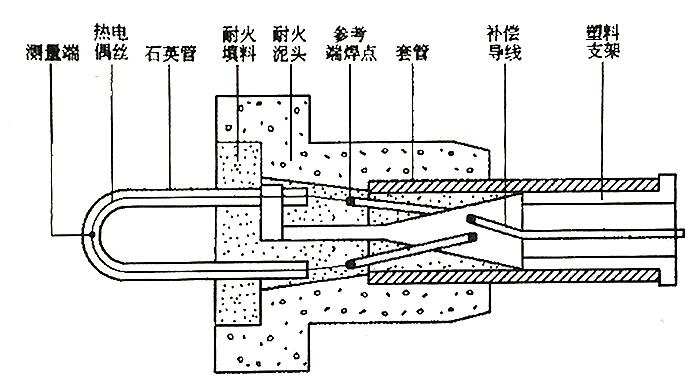

三、快速熱電偶結構圖
四、快速熱電偶偶頭圖
五、快速熱電偶正確使用方法
1、快速熱電偶根據測量的對象和范圍，選擇適當保護紙管長度及適用的測溫槍。
2、把快速熱電偶裝在測溫槍上，并使二次儀表指針(或數顯器)回零，這時說明接觸良好，可以進行測量。
3、快速熱電偶插入鋼水深度以300-400mm為宜，測量時不要測到爐壁或渣子上，做到:快、穩、準，當二次儀表得到結果時，應立即提槍，快速熱電偶在鋼水中浸漬時間不得超過5秒，否則易燒毀測溫槍。
4、測溫槍從爐內提出后，取下使用過的熱電偶，并裝上新的，停頓幾分鐘，準備下次測量。不得連測連拆，否則造成溫差波動。
六、快速熱電偶分度號及測溫范圍
快速熱電偶 WRe3/25分度號 上限溫度1820℃
快速熱電偶 S(鉑銠10-鉑)分度號 上限溫度1760℃
快速熱電偶 R(鉑銠13-鉑)分度號 上限溫度1760℃
快速熱電偶 B(鉑銠30-鉑銠6)分度號 上限溫度1800℃
七、鋼廠快速熱電偶標準圖
