熱電偶補償導線型號有很多這里北京昊海云天制作了一個表，將常用的熱電偶補償導線型號總結出來供大家參考：
一、熱電偶補償導線型號大全
| 型號 | 熱電偶分度號 | 配用 熱電偶 | 補償導線合金絲 | 絕緣層著色 | ||
| 正極 | 負極 | 正極 | 負極 | |||
| BC | B | 鉑銠30-鉑銠6 | 銅 | 銅 | 紅 | 灰 |
| SC | S | 鉑銠10-鉑 | SPC（銅） | SNC（銅鎳0.6） | 紅 | 綠 |
| RC | R | 鉑銠13-鉑 | RPC（銅） | RNC（銅鎳0.6） | 紅 | 綠 |
| KCA | K | 鎳鉻-鎳硅 | KPCA（鐵） | KNCA（銅鎳22） | 紅 | 蘭 |
| KCB | KPCB（銅） | KNCB（銅鎳40） | 紅 | 蘭 | ||
| KX | KPX（鎳鉻10） | KNX（鎳硅3） | 紅 | 黑 | ||
| NC | N | 鎳鉻硅-鎳硅 | NPC（鐵） | NNC（銅鎳18） | 紅 | 灰 |
| NX | NPX（鎳鉻14硅） | NNX（鎳硅4） | 紅 | 灰 | ||
| EX | E | 鎳硅-銅鎳 | EPX（鎳鉻10） | ENX（銅鎳45） | 紅 | 棕 |
| JX | J | 鐵-銅鎳 | JPX（鐵） | JNX（銅鎳45） | 紅 | 紫 |
| TX | T | 銅-銅鎳 | TPX（銅） | TNX（銅鎳45） | 紅 | 白 |
| WC3/25 | WRe3-WRe25 | 鎢錸3-鎢錸25 | WPC3/25 | WNC3/25 | 紅 | 黃 |
| WC5/26 | WRe5-WRe26 | 鎢錸5-鎢錸26 | WPC5/26 | WNC5/26 | 紅 | 橙 |
二、熱電偶補償導線型號參數表：
| 項目 | 代號 | 代號含義 | 項目 | 代號 | 代號含義 |
| 阻燃特性 | / | 非阻燃（省略） | 絕緣材料 | V | 聚氯乙烯 |
| ZC | 普通阻燃 | F | FEP或PFA氟塑料 | ||
| ZL | 低煙低鹵阻燃 | VD | 低煙低鹵聚氯乙烯 | ||
| ZW | 低煙無鹵阻燃 | 護套材料 | V | 聚氯乙烯 | |
| 系列代號 | C | 補償電纜 | VB | 低煙低鹵聚氯乙烯 | |
| 使用分類 | G | 一般用（100℃） | D | 無堿玻璃絲 | |
| H | 耐熱級（200℃） | 屏蔽材料 | / | 無屏蔽 | |
| 精度等級 | / | 普通級 | P | 銅絲編織屏蔽 | |
| S | 精密級 | P1 | 鍍錫銅絲編織屏蔽 | ||
| 耐熱等級 | 70 | 最高使用溫度為70℃ | P2 | 銅帶或銅塑復合帶繞包屏蔽 | |
| 100 | 最高使用溫度為105℃ | P3 | 鋁帶或鋁塑復合帶繞包屏蔽 | ||
| 200 | 最高使用溫度為205℃ | 鎧裝材料 | 22/23 | 鋼絲/細鋼絲鎧裝 | |
| 260 | 最高使用溫度為260℃ | 導體種類 | R | 多股絞合導體 |
三、其他特殊性能熱電偶補償導線型號
熱電偶補償導線可生產為耐寒型、防水型特殊性能的補償導線及電纜，其標識在型號后面用：耐寒型(L)表示、防水型(S)表示，如SC-G-VVRP1的產品的耐寒型為SC-G-VVRP1(L)
四、熱電偶用補償導線使用特性:
使用溫度：耐熱級：-65~+200℃及-65~+260℃兩種;
普通級：-40~+70℃及-40~+105℃兩種;
最小彎曲半徑：補償導線：不小于導線外8倍;
補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍

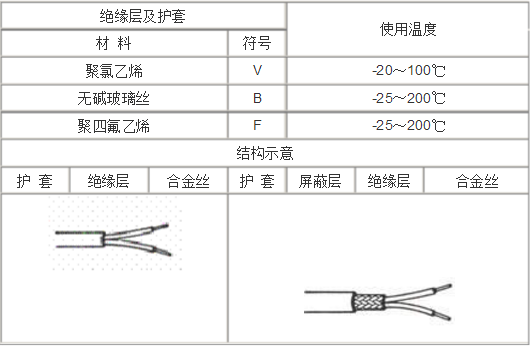

五、補償導線的結構特征及使用溫度圖
六、熱電偶補償導線和電纜產品生產標準:
熱電偶補償導線：GB/T4989-94
熱電偶補償電纜：Q/320831SQL07-96
七、熱電偶補償導線電纜交貨長度
1、電纜交貨長度應不小于100米，允許長度不小于20米的短段交貨。
2、根據雙方協議可任何長度的電纜交貨。
八、用到熱電偶補償導線的用戶還訪問了K型熱電偶
K型熱電偶作為一種溫度傳感器，通常和顯示儀表，記錄儀表和電子調節器配套使用?？梢灾苯訙y(cè)量各種生產中從0℃到1300℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
K型熱電偶樣式圖：
